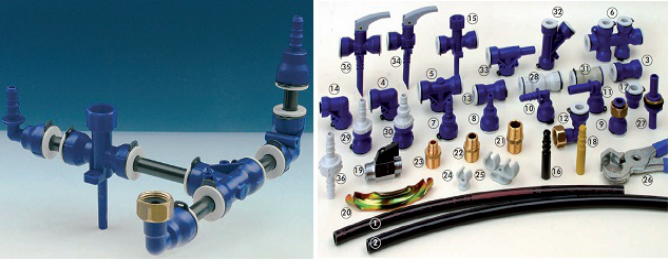

第一类：水路记忆紧固环连接管件(食品级，设计参数：14Bar压力，最高耐温120℃) |
|
|
|
RV水管 P7-141-00-100m x16mm P7-147-00-100m x20mm | 记忆紧固环(带限位) P8-564-00-16蓝色 P8-565-00-16红色 P8-567-00-20蓝色 P8-568-00-20红色 | T型接头 P8-534-00-16插接x16插接x16插接 P8-536-00-20插接x20插接x20插接 P8-537-00-16插接x20插接x16插接 P8-538-00-20插接x16插接x16插接 P8-539-00-20插接x16插接x20插接 P8-540-00-20插接x20插接x16插接 |
|
|
|
L型接头 P8-541-00-16插接x16插接 P8-543-00-20插接x20插接 | 活过渡接头 P8-554-00-1/2’’内螺纹x16插接（弯） P8-555-00-1/2’’内螺纹x20插接（弯） P8-556-00-3/4’’内螺纹x20插接（弯） P8-557-00-1/2’’内螺纹x16插接 （直） P8-558-00-1/2’’内螺纹x20插接（直） P8-625-00-3/4’’内螺纹x20插接 （直） | 内螺纹过渡接头 P8-546-00-16插接x 1/2’’内螺纹 P8-547-00-20插接x 1/2’’内螺纹 P8-623-00-20插接x 3/4’’内螺纹 |
|
|
|
外螺纹过渡接头 P8-548-00-16插接x 1/2’’外螺纹 P8-549-00-20插接x 1/2’’ 外螺纹 P8-550-00-20插接x 3/4’’外螺纹 | 双外螺纹过渡接头 P8-585-00-1/2’’外螺纹x 1/2’’外螺纹 | 弯过渡接头 P8-587-00-16插接x1/2’’外螺纹 P8-586-00-20插接x 1/2’’外螺纹 |
|
|
|
弯过渡接头 P8-588-00-16插接x 1/2’’内螺纹 P8-589-00-20插接x 1/2’’内螺纹 P8-590-00-20插接x 3/4’’内螺纹 | 球阀 B8-633-00-16插接x16插接 B8-533-00-1/2"外螺纹x 16插接
P8-533-00-1/2'' 外螺纹x 1/2''外螺纹
P8-622-00-3/4'' 内螺纹x 3/4'' 内螺纹 | 对接头 P8-551-00-16插接x 16插接 P8-553-00-20插接x 20插接 P8-552-00-16插接x 20插接 |
|
|
|
20370 过度软管（两根800mm） 20371 过渡软管（单根400mm） 20372 过渡软管（单根900mm） 两端1/2’’内螺纹，用于水泵等使用 | 支架式过渡接头 P8-591-00-16插接x 1/2’’内螺纹 P8-592-00-20插接x 1/2’’内螺纹 | 管卡 P8-672-00-1/2’’/3/4’’ |
|
|
|
T过渡接头 P8-544-00-16插接x1/2’’内螺纹x16插接 P8-545-00-20插接x1/2’’内螺纹x20插接 | 3头分水接头 P8-673-00-3/4’’外螺纹 x 16 x 16 x 16 | 4头分水接头 P8-674-00-3/4’’ 外螺纹x 16 x 16 x 16 x 16 |
|
|
|
14-071-00 电动自动旋转扩孔器（含16mm头） | 14-072-00-扩孔器(含16/20mm头) 14-076-00-16mm头 14-077-00-20mm头 | 切管刀（******可切直径28mm的管子） 14-073-00-切管刀 |
记忆紧固环连接房车水路简介： |
房车、活动房要时常移动，水路的连接方式与一般民用方式有很大不同。民用一般情况下利用金属预应力来连接。但是，金属预应力在频繁的移动和颠簸、环境温度的变化中逐渐消失，结果是水路渗漏。 房车/活动房的水路靠记忆紧固环连接，他靠水管和记忆紧固环的材料记忆效应来一次性连接，永不松动。同时，RV水管不仅是广泛使用的食品级耐压房车专用水管，而且具有非常好的耐温、耐寒性能，这种连接方式是最安全可靠、性价比最高的方式。 |

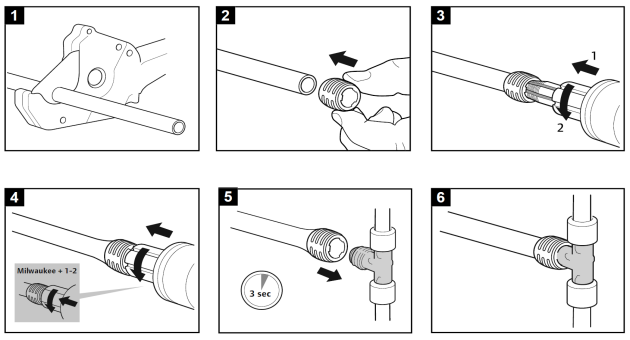

记忆紧固管件手动扩孔连接步骤： 1. （图1）直角切管，不要有毛刺； 2. （图2）把记忆环套在管子末端，顶住记忆环的限位； 3. （图3）把扩孔头插入套有记忆环的管子中，开始扩孔。每插、扩一次，松开后旋转约1/8圈，进行下一次插、扩，确保管子内壁牙口均匀，避免形成轴向沟槽。（图4）如此插、扩数次，直到套有记忆环管的端面靠在扩孔头的根部为止。 4. （图5）移除扩孔头，在记忆环收缩之前（3秒钟以内），把套有记忆环的管子迅速插入接头中，直到套有记忆环的管子端面碰到接头限位为止（图6）。 备注：电动扩孔工具自动完成上面的旋转动作，高效连接到位。
安装注意事项： 1. 在进行管路连接过程中，确保安装环境干净，避免杂质异物混入其中，造成密封不好。 2. 在进行插扩孔过程中，每插扩一次，一定要旋转一次扩孔头，避免产生轴向小沟槽 3. 避免在靠近记忆环3cm以内进行管路弯曲，以免造成记忆环附近的残余应力过大 4. 环境温度的不同，记忆紧固环的收缩速度有不同：春夏秋收缩相对较快；冬季（12月、1月、2月）收缩较慢（收缩完全到位需要最长15秒的时间）。 5. 在扩孔后，请不要把手指插入管中，以免出现危险！ |
试压注意事项
1. 水路试压时间：做好的水路后，必须要在5小时后进行试压，检查是否漏水，避免安装过程中的不当造成隐患。如果安装不当或有异物在管路中造成漏水，管路必须重做。 2. 如果由于压纹不匀有沟槽出现，试压发现有漏水，可以用电吹风机均匀加热记忆环周围（控制在50℃气流），可以很好的密封，然后再做试压。 3. 保压时间：管路最高耐压测试压力6bar a) 环境温度10℃以上，保压时间5 – 15分钟； b) 环境温度+10 - +5℃，保压时间15 – 30分钟； c) 环境温度+5 - 0℃，保压时间1 – 1.5小时； d) 环境温度0 - -5℃，保压时间2 – 3小时； e) 环境温度-5 - -10℃，保压时间3 – 4小时； f) 环境温度-10 - -15℃，保压时间7 – 8小时。 |
